Таблицы, рисунки и приложения в курсовой

Таблица без названия, диаграмма с заголовком из Excel вместо подписи, формула, набранная в строку, приложение, на которое в тексте никто не ссылается: четыре замечания нормоконтроля, которые не касаются содержания и чинятся за вечер, если знать, где в стандарте искать правило.

Отдельного стандарта на курсовую нет, кафедры опираются на ГОСТ 7.32-2017 «Отчёт о научно-исследовательской работе. Структура и правила оформления». Какой стандарт действует и почему именно этот, разобрано отдельно; здесь только четыре его раздела: 6.5 «Иллюстрации», 6.6 «Таблицы», 6.8 «Формулы и уравнения», 6.17 «Приложения». Статус проверен 22 сентября 2026 года по реестру Росстандарта: стандарт действует, введён приказом 1494-ст с 1 июля 2018 года, к нему выпущены три поправки по одной странице, прочитанная из них правит предисловие, а не правила. Рядом со стандартом в разборе стоят документы вузов: Положение о курсовой работе Института управления, экономики и финансов КФУ (2025), методические рекомендации Гуманитарного колледжа РГГУ (2025), страница кафедры экономики КГАСУ, требования Новосибирского промышленного колледжа (2018) и методичка Тюменского колледжа производственных и социальных технологий. Дальше они называются коротко: положение КФУ, методичка РГГУ, страница КГАСУ.

Короткий ответ по пунктам ГОСТ

Четыре элемента подчиняются одной логике: у каждого есть номер, у таблицы и рисунка ещё и название, на каждый в тексте стоит ссылка, и ссылка идёт раньше самого элемента. Различаются только места, где это всё пишется.

Стандарт написан для отчёта о НИР, и вуз вправе задать свой порядок. Ниже у каждого правила стоит пункт, а там, где положение КФУ или методичка колледжа требует иначе, это сказано на месте. Принимают работу по методичке кафедры.

Таблица: номер, название, ссылка

Таблица стоит сразу после абзаца, где о ней впервые сказано, или на следующей странице (п. 6.6.2). Ссылка в тексте обязательна, и слово «таблица» в ней пишется полностью, с номером: «данные за три года собраны в таблице 2». Положение КФУ добавляет, что ссылка должна стоять до таблицы, а не после.

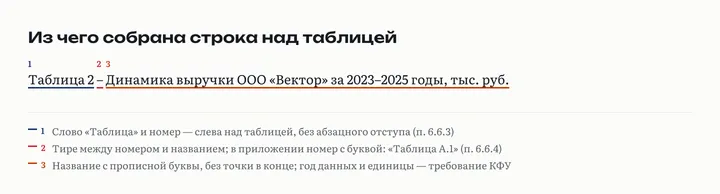

Название пишут над таблицей слева, без абзацного отступа, одной строкой с номером через тире, с прописной буквы и без точки в конце (п. 6.6.3). Название не обязательно по стандарту («при её наличии»), но по положению КФУ оно есть у каждой таблицы вместе с годом данных и единицами измерения.

Внутри таблицы стандарт задаёт немного. Заголовки граф и строк печатают с прописной буквы, подзаголовки граф со строчной, если они продолжают заголовок; точек в конце заголовков нет, названия в единственном числе (п. 6.6.5). Заголовки граф выравнивают по центру, заголовки строк по левому краю; таблицу со всех сторон ограничивают линиями, а линии между строками можно не проводить, если без них таблица читается (п. 6.6.6). Повторяющееся в графе одиночное слово заменяют кавычками, цифры и обозначения кавычками заменять нельзя; шрифт в таблице допускается мельче основного (п. 6.6.7). Число не названо: положение КФУ разрешает 12 кегль и одинарный интервал.

Таблица 2 – Динамика выручки ООО «Вектор» за 2023–2025 годы, тыс. руб.

Таблица 2.1.3
Динамика выручки ООО «Вектор» за 2023–2025 годы, тыс. руб.
…
Источник: составлено автором на основе бухгалтерской отчётности ООО «Вектор» за 2023–2025 годы.

Рисунок 3 – Структура активов ООО «Вектор» на 31 декабря 2025 года

Источник: составлено автором на основе [12]
Рис. 2.1.2. Структура активов ООО «Вектор» на 31 декабря 2025 года

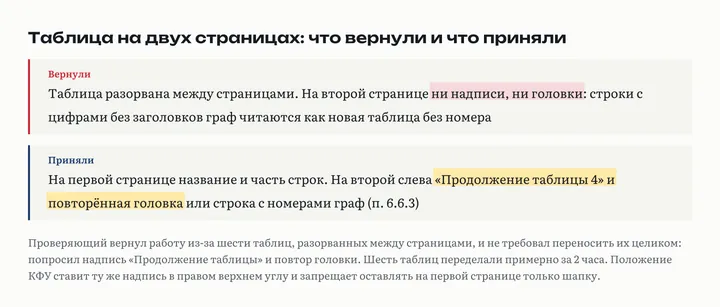

Перенос таблицы на другую страницу

Таблицу с большим числом строк допускается переносить (п. 6.6.3). Название и слово «Таблица» с номером пишут один раз над первой частью, над остальными частями слева пишут «Продолжение таблицы» и номер. Головку на второй странице можно не повторять: её заменяют строкой с номерами граф, если графы пронумерованы арабскими цифрами в первой части. Слов «Окончание таблицы» в ГОСТ 7.32-2017 нет, они из стандарта ЕСКД на текстовые документы; Новосибирский промышленный колледж их требует, и там же в списке стандартов стоит ГОСТ 7.32-2001, который утратил силу с 1 июля 2018 года.

Положение КФУ требует ту же надпись, но в правом верхнем углу следующей страницы, и добавляет запрет, которого в стандарте нет: нельзя оставлять на предыдущей странице только заголовок и шапку. Там же сказано, что после таблицы текст начинается через два полуторных интервала, что под таблицей нужен вывод и что параграф или глава таблицей заканчиваться не может.

Источник под таблицей

Стандарт строку об источнике не требует. Положение КФУ требует её у каждой таблицы и различает три случая. Таблица из одного опубликованного источника: под ней ссылка на источник в квадратных скобках. Таблица, составленная по нескольким источникам: «Источник: составлено автором на основе» и номера источников со страницами. Данные из документов организации: источник описан словами, например «на основе бухгалтерского баланса ПАО „Луч” на 31 декабря 2025 года». Если в таблице только собственные выводы, пишут «Источник: составлено автором».

Номера в квадратных скобках ведут в список источников: как оформляется ссылка в тексте и сам список, разобрано отдельно. Откуда брать данные для расчётных таблиц, рассказано в разборе практической части и в руководстве по курсовой.

Рисунок и диаграмма: подпись снизу

Иллюстрациями стандарт называет чертежи, графики, схемы, компьютерные распечатки, диаграммы и фотоснимки (п. 6.5.1). Диаграмма из Excel в курсовой считается рисунком и подписывается как рисунок. Первое правило то же, что у таблиц: рисунок стоит сразу после текста, где о нём сказано, или на следующей странице, и на каждый рисунок в тексте есть ссылка со словом «рисунок» и номером: «в соответствии с рисунком 2».

Подпись стоит под рисунком по центру: слово «Рисунок», номер, тире, название, без точки в конце (п. 6.5.7). Если у рисунка есть пояснительные данные, например расшифровка обозначений, они идут выше подписи. Название начинают с прописной буквы, переносы слов в нём не допускаются, многострочное название печатают через один интервал (п. 6.5.8). Заголовок, который Excel рисует над диаграммой, подписью не является: его убирают или дублируют строкой «Рисунок N – …» под рисунком. Положение КФУ подпись сокращает до «Рис.», ставит точку после номера и выравнивает строку по ширине, а строку об источнике ставит над подписью; методичка РГГУ повторяет стандарт слово в слово.

Формула: строка, номер и «где»

Формулу выделяют в отдельную строку, выше и ниже неё оставляют по свободной строке (п. 6.8.1). Располагают её посередине строки, номер ставят арабскими цифрами в круглых скобках у правого края (п. 6.8.3). Пояснение символов идёт сразу под формулой, каждый символ с новой строки, в том порядке, в каком они стоят в формуле; первая строка начинается со слова «где» без двоеточия (п. 6.8.2). Ссылка в тексте: «в формуле (1)» (п. 6.8.4). Если формула не умещается в строку, её переносят после знака равенства или знака операции и повторяют знак на новой строке; при переносе на умножении ставят «×» (п. 6.8.1).

Про набор текстом в стандарте ни слова, но дробь через косую черту и индекс в строку проверяющий читает как ненабранную формулу. Положение КФУ добавляет к стандарту запятую после формулы перед пояснением, номер табуляцией по правому краю и два полуторных интервала до и после. Где формулу приводить и сколько раз, сказано в разборе расчётов.

Рентабельность продаж рассчитывается по формуле (1):

                    Rп = П / В × 100 %,                    (1)

где Rп – рентабельность продаж, %;
      П – прибыль от продаж, тыс. руб.;
      В – выручка, тыс. руб.

Рентабельность продаж = П/В*100%, где П - прибыль, В - выручка.

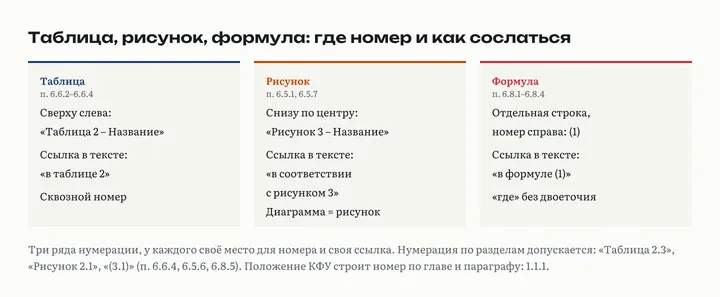

Нумерация: сквозная или по главам

По стандарту таблицы, рисунки и формулы нумеруют сквозной нумерацией по всей работе, каждый ряд отдельно: «Таблица 1», «Рисунок 1», «(1)». Нумерация в пределах раздела допускается, тогда номер состоит из номера раздела и порядкового номера через точку: «Таблица 2.3», «Рисунок 2.1», «(3.1)» (п. 6.6.4, 6.5.6, 6.8.5). Если таблица в работе одна, она всё равно «Таблица 1». В приложениях у каждого своя нумерация с буквой приложения перед цифрой: «Таблица А.1», «Рисунок А.3», «(В.1)» (п. 6.6.4, 6.5.5, 6.8.5).

Положение КФУ строит номер из трёх частей по главе и параграфу: в параграфе 1.1 могут стоять таблица 1.1.1 и рисунок 1.1.1, ряды считаются отдельно. Методичка РГГУ держит сквозную нумерацию, как стандарт. Страница КГАСУ нумерует по разделу: «Таблица 4.1», «Рис. 1.3». Какой ряд выбрать, решает методичка; менять ряд посреди работы нельзя ни по одному из документов.

Что уносят в приложения

Приложения по стандарту берут материалы, которые дополняют текст, но не помещаются в основную часть: вспомогательные таблицы цифровых данных, промежуточные расчёты, иллюстрации вспомогательного характера, методики, копии исходных документов (п. 5.11.1). Положение КФУ переводит это в правило с числом: таблицу, которая занимает больше двух третей страницы, желательно выносить в приложение, небольшие оставлять в тексте; сканы и скриншоты таблиц и рисунков в тексте не допускаются вовсе, только приложением. Методичка РГГУ называет графический материал, таблицы большого формата, ксерокопии, бланки документов, фотографии.

В отчёте по практике приложениями становятся формы и выписки предприятия, образцы документов, с которыми работал студент; дневник и характеристика приложениями не являются, это отдельные документы комплекта со своими подписями. У курсовой это отчётность организации, анкеты и большие расчётные таблицы; в тексте остаются ссылка и вывод.

Приложение не добавляет объёма основному тексту: входят ли приложения в объём курсовой, разобрано по документам вузов. Методичка РГГУ называет минимальные 15 страниц «без учёта приложений».

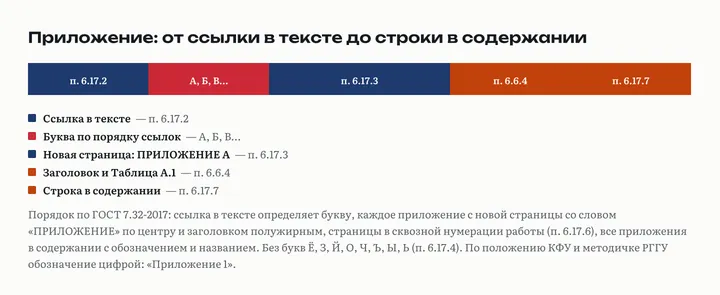

Лист приложения: буква и заголовок

Сначала ссылка. В тексте на каждое приложение должна быть ссылка, и приложения располагают в порядке ссылок (п. 6.17.2): приложение, на которое сослались первым, будет «А», даже если собрано последним.

Каждое приложение начинают с новой страницы. В центре верхней части страницы пишут слово «ПРИЛОЖЕНИЕ» и обозначение, ниже отдельной строкой по центру заголовок с прописной буквы полужирным, без точки в конце (п. 6.17.3). Обозначают приложения прописными буквами русского алфавита начиная с А, кроме Ё, З, Й, О, Ч, Ъ, Ы, Ь; допускается латиница без I и O; арабские цифры, только когда буквы исчерпаны. Единственное приложение обозначают «ПРИЛОЖЕНИЕ А» (п. 6.17.4). Текст приложения можно делить на разделы и пункты, их нумеруют внутри приложения с буквой впереди (п. 6.17.6).

При расхождении делают по методичке: именно так решился спор из пометки выше. Положение КФУ, кроме цифр, требует отдельный лист с заголовком «ПРИЛОЖЕНИЯ» перед первым приложением, надпись «ПРОДОЛЖЕНИЕ ПРИЛОЖЕНИЯ 1» на каждой следующей странице многостраничного приложения и не нумерует таблицы приложений: ссылка на них звучит как «по данным таблицы, представленной в Приложении 1». Тюменский колледж ставит буквы, как стандарт, но не проставляет номер страницы на самом приложении, а по п. 6.17.6 страницы приложений входят в сквозную нумерацию работы.

ПРИЛОЖЕНИЕ А

Бухгалтерский баланс ООО «Вектор» на 31 декабря 2025 года

Таблица А.1 – Актив баланса, тыс. руб.

ПРИЛОЖЕНИЕ 1
Бухгалтерский баланс ООО «Вектор» на 31 декабря 2025 года

Показатели ликвидности рассчитаны по данным бухгалтерского баланса, приведённого в приложении А.

Приложения в содержании и объёме

Все приложения перечисляют в содержании с обозначением, статусом и названием (п. 6.17.7); стандарт включает в содержание наименования приложений с номерами страниц, с которых они начинаются (п. 5.4.1). Страницы приложений нумеруют вместе со всей работой, сквозной нумерацией (п. 6.17.6). Как строится строка содержания и почему титульный лист в счёт входит, а номера на нём нет, разобрано в материале о содержании.

В объём основного текста приложения не входят ни по одному из прочитанных документов. Положение КФУ применяет это и к проверке на заимствования: требования к доле заимствований предъявляются к объёму текста за вычетом титульного листа, списка источников и приложений, а загружать работу на проверку допускается с удалёнными приложениями. Про таблицы и рисунки в основном тексте такой оговорки нет: они остаются частью проверяемого текста. Что вычитают из объёма и что загружают на проверку в других вузах, сравнено в статье антиплагиат курсовой.

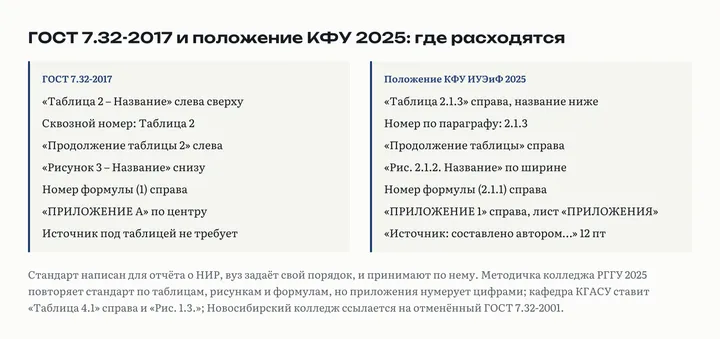

Где ГОСТ расходится с методичкой

Положение КФУ расходится со стандартом почти по каждому элементу. Сводка по семи позициям.

Другие документы расходятся по-своему. Методичка РГГУ повторяет стандарт по таблицам, рисункам и формулам дословно, но приложения нумерует цифрами. Страница КГАСУ ставит «Таблица 4.1» над правым верхним углом, название строкой ниже, пишет «продолжение табл.» и «окончание табл.», подписывает рисунки «Рис. 1.3.» и разрешает у приложения номер или букву. Новосибирский колледж повторяет стандарт по форме, но добавляет «Окончание таблицы» и ссылается на отменённый ГОСТ 7.32-2001. Что делать при расхождении, сказано в разборе оформления: принимают по методичке кафедры, и это подтверждает случай с семью приложениями. Какой документ главнее, если положение вуза, методичка кафедры и стандарт расходятся, разобрано в обзоре оформления ВКР.

Что заворачивают на нормоконтроле

Шесть замечаний из четырёх случаев выше и документов вузов.

Если замечаний больше, чем вечер работы, или методичка кафедры расходится с тем, что уже сделано, помощь бывает точечной: доработка по замечаниям закрывает именно список проверяющего, сопровождение курсовой ведёт работу от плана до сдачи.

Короткие ответы

Нужно ли название у каждой таблицы? По стандарту название приводят «при его наличии» (п. 6.6.3), номер обязателен всегда. По положению КФУ название есть у каждой таблицы, вместе с годом данных и единицами измерения.

Можно ли нумеровать таблицы по главам? Да, стандарт допускает нумерацию в пределах раздела: «Таблица 2.3» (п. 6.6.4). Положение КФУ требует три уровня, по главе и параграфу; методичка РГГУ держит сквозную. Ряд один на всю работу.

Диаграмма считается рисунком? Да: диаграммы, графики, схемы и фотоснимки стандарт называет иллюстрациями (п. 6.5.1), подписывают их словом «Рисунок» с номером (п. 6.5.7).

Что делать, если одно приложение? Обозначить его «ПРИЛОЖЕНИЕ А» (п. 6.17.4). Страница КГАСУ разрешает единственное приложение без номера; по КФУ оно будет «ПРИЛОЖЕНИЕ 1».

Считаются ли приложения в объём курсовой? Нет: методичка РГГУ называет минимальный объём «без учёта приложений», положение КФУ вычитает приложения из объёма при проверке на заимствования. Подробнее в разборе объёма курсовой.
